NeoBox Home Theater. Un PC da salotto

Progetto in plexiglass.

[2003-03-07]: Stilato un primo progetto in Autocad del Pc per ottimizzare gli spazi.

Progetto in compensato

[2003-09-30] Prima di procedere alla realizzazione del mio progetto di computer in macchina, ho deciso di saggiare le mie "doti" hobbistiche convertendo il computer di fianco al televisore, che uso per vedere i film, in formato plexiglass. E prima di saggiare le mie doti sul costo plexiglass ho deciso di realizzare la beta release del progetto su foglio di compensato, anche per verificare le dimensioni da utilizzare.

Dopo varie prove ho deciso di utilizzare un formato orizzontale per il case da realizzare. Le dimensioni teoriche saranno molto contenute, dell'ordine dei 310x420x85mm.

A tal fine ho provveduto a intagliare una lastra di compensato 310x420mm da usare come base per la motherboard e gli altri componenti.

Quindi ho tagliato le sezioni per incastrare poi le pareti laterali e ho poggiato la motherboard per segnare i punti su cui inserire le viti di fissaggio.

Una volta forata la lastra di compensato con una punta da 3mm e inserite gli spessori ottonati la cosa si presenta come la foto a destra.

Nel montare la motherboar  si è evidenziato subito un primo problema. Gli spessori non erano sufficientemente alti e le staffe delle schede pci toccavano il compensato impedendo un ottimale inserimento della scheda sulla motherboard.

Utilizzando un Dremel multiuso ho provveduto a limare parte del compensato sotto tali staffe fino ad ottenere un'inserimento completo della scheda.

[2003-10-02] Ho contattato alcune ditte che effettuano il taglio del plexiglass e sto pensando di far eseguire a loro il taglio di modo da rendere il tutto più professionale (ovviamente dipenderà tutto dal prezzo :-). Continuo comunque con il progetto in compensato per avere un modello reale su cui realizzare il progetto in CAD da consegnare poi alla ditta che effettuerà il taglio. Ho trovato i ganci per il fissaggio delle pareti del case. Visto che comunque questi ganci toccano la parte inferiore della motherboard, sarà necessario, prima di dare fuoco al tutto, di isolare elettricamente la motherboard dai ganci. Per permettere l'inserimento della parete posteriore ho dovuto smussare sulla motherboard i punti in cui questi ganci vengono collocati.

Ecco il risultato con i ganci inseriti nella parete posteriore del case

[2003-10-03] Iniziamo a piazzare l'alimentatore. Per aumentare la compattezza del case abbiamo deciso di inserire l'alimentatore inserire l'alimentatore in una posizione anomala, con la ventola rivolta verso una parete laterale e con la presa ovviamente messa nella parete posteriore.

Per fare questo ho aperto l'alimentatore, ho provveduto a rimuovere la presa con un saldatore e l'ho fissata nella parete posteriore

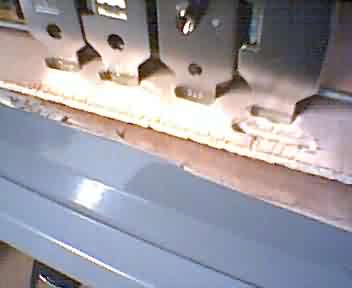

Ho inoltre intagliato la parete posteriore per le schede PCI. Il lavoro fa schifo, lo sò, ma questa parte sarà molto differente nel progetto in plexiglass.

Infine ho intagliato la parete laterale, forandola per la ventola e l'interruttore dell'alimentatore ho fissato con quattro viti l'alimentatore a questa parete.

Questo è  uno snapshot dello stato attuale del progetto:

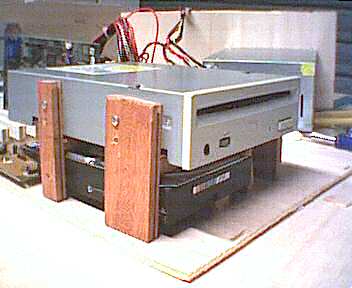

[2003-10-10] Dopo vari tentativi sono divenuto a una soluzione definitiva per la struttura che deve mantenere il DVD e l'hard disk. Ho scelto di costruire una struttura a doppia H che fissero alla base del case con delle staffette metalliche ad L. Visto che avevo necessità di simulare il plexiglass da 10mm per questa struttura non ho usato il compensato ma dei listelli di legno presi da rimanenze di parquet utilizzato per la mia casa. E' stato un pò problematico azzeccare i buchi per fissare il DVD e l'HD ma con un pò di pazienza il risultato non si è fatto attendere.

[2003-10-12] Prima accensione del modello in compensato. Per i led e il tasto di boot ho usato i led e il tasto di reset di un vecchio case ATX. Purtroppo in questa fase ho commesso un errore. Il DVD che prima leggeva i DVR+-R masterizzati ora non li leggeva più mentre leggeva i DVD originali. Invece di pensare a qualcosa di software ho pensato a qualcosa di hardware è ho smanettato un po con i potenziometri di potenza del led del laser, sputtanando l'unità. Domani mi riprometto di acquistarne una nuova :-(.

[2003-10-17] Ordinata l'unita sostitutiva DVD

[2003-10-19] Ho iniziato a costruire il frontalino del case tagliando il compensato e eseguendo il foro per il lettore DVD (che è, nella foto, ancora quello rotto :-(. Ho poi fatto il foro circolare per il pulsante di accensione ed ho fatto un foro rettangolare su di un pezzettino di legno ove metterò l'interruttore vero e proprio
